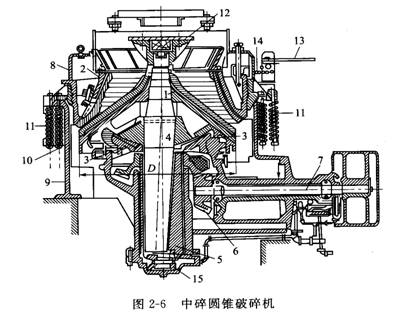

图2—6为中碎圆锥破碎机的剖面图。它的碎矿作用与旋回破碎机基本相同，也是用可动圆锥1与不动锥体2之间的工作面来进行碎矿的。动锥体支承在球面轴承3上，并固定在一个悬挂竖轴4上，竖轴置于偏心套筒内，而偏心套筒又置于止推轴承15上。
动锥体与竖轴一同由偏心轴套5带动，偏心轴套借水平轴7及皮带轮并经伞齿轮6来传动。皮带轮则由电动机经三角皮带传动。竖轴的下部装入偏心套筒中，当偏心套筒旋转时，以轴划出一个圆锥面。因此动锥体1程控不动锥时矿石即被压碎。机壳由上下两部分8、9组成，用螺栓10连接。在螺栓上套有强力弹簧11。弹管的作用是当会属或其他坚硬物件落入破碎腔时不致损坏破碎机(如主轴等)。如果有金属块或其他坚硬物件(螺帽、钎头等)与矿石一起进入破碎腔，则不动锥被举起，排矿口增大可将其排出。有时圆锥破碎机是利用油压(或水压)装置来调节排矿口大小的。
矿石由给矿口通过分配盘12落入机中，分配盘装在竖轴上端，由于竖轴的旋转而获得振动，把矿石均匀地分配在锥体四周。借助于附手柄13的铰杆及铰链14使不动锥上升或下降，以调节排矿口的宽度。各部件均用铸钢制造，动锥与不动锥的工作面镶以锰钢衬板，以保护圆锥不受磨损，衬板磨损后可以更换，更换时，衬板与锥面间灌入熔化的铅使它们之间紧密黏合。
细碎圆锥破碎机又叫短头圆锥破碎机，或叫“圆磨”。它与中碎圆锥破碎机的构造基本相同，其区别仅在于动锥与不动锥的形状不同。短头圆锥破碎机的动锥与不动锥都比较短，而且两锥之间的平行带比较长，给矿口与排矿口比较小，所以可以得到较细的产品(5～10毫米)。

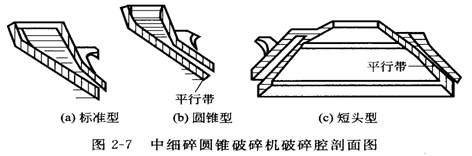

除了标准型与短头型圆锥破碎机外，还有介于它们两者之间的一种名为中型圆锥破碎机，既可用于中碎也可以用于细碎。标准、中型、短头圆破碎机的主要区别是破碎腔的断面形状不同。因此，给矿料度和排矿粒度也不同。图2—7表示了这三种破碎机的破碎剖面图。
上面介绍的三种圆锥破碎机，旋回破碎机用于粗碎，标准型圆锥破矿机用于中碎、短头型圆锥破碎机用于细碎。中、细碎圆锥破碎机的规格用动锥底部直径D表示。
